8380风量罩K-因子的使用

浏览量
【摘要】:

风量罩和校正因子(K-因子)







1、理想状况下,所有风量罩在各种风量条件下都能够提供准确读数。在不考虑散流器的尺寸、形状、送风模式或输送风管的参数如形状、尺寸、建筑材料和邻近的风门或弯头时,这种情况是成立的。实际状况是无论如何,所有这些变量都会影响风量罩的性能。因此,考虑到这些不同的风量影响因素,为了让风量罩获得最合理的测量结果,必须使用校正因子或K-因子。

2、最受尊重的暖通空调专业组织已经认可了对于K-因子的需求,当使用风量罩时会推荐1-5校正因子的使用。ASHRAE(美国供暖、制冷和空调工程师协会)推荐1是“所有风量测量仪应该采用皮托管断面法现场验证以创建校正和/或密度因子”。ASHRAE也推荐2&3现场比对风管断面法与风量罩法读数以检查其性能。同样,AABC(相关的空气平衡委员会)推荐5“必须采用风管断面法来确定校正因子”。



K-因子的重要性

1、如果测量精度很重要,那么就必须使用K-因子。如前所述,众所周知的,许多因素影响风量罩的读数。各种各样可能的风量状况引出的不确定性使K-因子在使风量罩精确测量时至关重要。

2、当比较两个不同风量罩性能时,K-因子也变得特别的重要。一般认为任何风量罩能提供的最佳精度是读数的5%。理想状况下,当比较两个最佳可能精度为5%的不同风量罩时,两台仪器之间的读数偏差可能达到10%。实际状况下遇到的非理想风量条件,应用了适当的K-因子后,不同风量罩能够达到预期相同的水平。实际上,没有包含各个风量罩应用的适当K-因子,在不同风量罩间的比对没有意义。

K-因子的确定和使用

风量罩的K-因子作为“实际风量”和“测量风量”的比率来确定。

K-因子=实际风量/测量风量

确定“实际风量”的最佳方式是用皮托管或热式风速计在散流器的风管上游进行准确的管道断面法测量(确保管道只有一个散流器)。TSI认为准确的管道断面法是圆形管的对数-线性法和矩形管的对数- Tchebycheff法。“测量风量”是风量罩在散流器上的读数。

K-因子的确定:一个例子

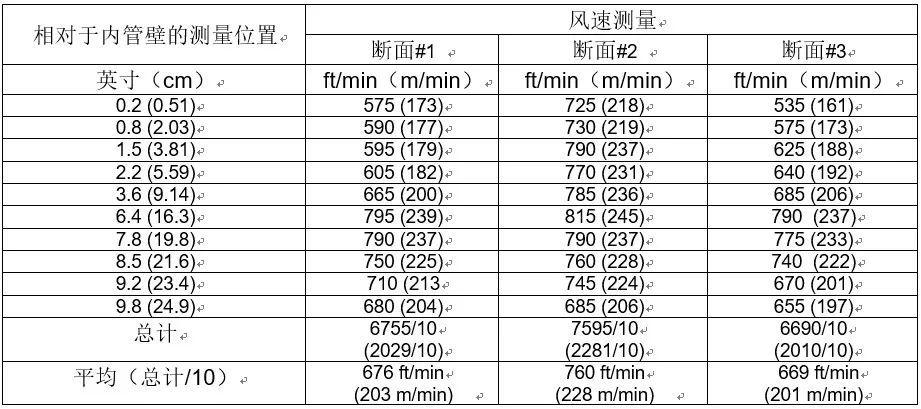

假设你完成了有一个特定散流器的10英寸(25cm)圆管的断面风速测量,获得如下数据:

平均风速 = (676+760+669)/3 = 702 ft/min

(203+228+201)/3 = 211 m/min



计算管道风量,必须用平均风速乘以管道截面积,如下:



平均风速(ft/min 或 m/min) × 管道截面积(ft 2或m2)

= 风量(ft3/min或m3/min)

平均风速 (ft/min 或 m/min) x πr (ft 2 或 m3 ) = 风量 (ft3  /min 或 m3 )

平均风速 (ft/min) x π [(5”/12”) ft]  = 风量 (ft3  /min)

平均风速 (ft/min) x π [0.417 ft] 2  = 风量 (ft /min)

                 702 ft/min x 3.14 [.417 ft]  =风量 (ft3  /min)

                 702 ft/min x 0.546 ft2  = 383 ft3  /min



平均风速 (m/min) x π [(12.5cm/100cm)m] 2  = 风量(m3  /min)

                 211 m/min x 3.14 [.125 m]  = 风量(m3  /min)

                 211 m/min x 0.049 = 10.4 m3  /min
